4A分子篩脫水系統工藝技術研究

發布日期：2021-08-26 來源： 點擊：

油田在開采過程中，在油層間會出現伴隨石油液體出現的氣體，這種氣體通常稱為伴生氣[1]。其主要成分是甲烷，通常會含有大量的乙烷和碳氫重組分。為提高tian然氣的利用率，會對伴生氣進一步的處理，將乙烷、丙烷、丁烷和重組分從氣流中分離出來，它們可以被進一步加工，作為純組分或tian然氣混合液(NGL)或LPG銷售[2]。在tian然氣處理中，脫水是tian然氣深處理的不可少的過程，脫水的目的是脫除tian然氣中的溶解水，從而防止處理和儲運過程中出現水合物和液態水。脫水shen度決定了tian然氣處理的shen度與利用率。

目前，tian然氣脫水方法主要有吸收法、吸附法、低溫法、膜分離法、氣體汽提法和蒸餾法等[4]，以上方法根據不同的工況進行選用。吸附法是指氣體或液體與多孔的固體顆粒表面接觸時，氣體或液體分子與固體表面之間相互作用（范德華力）而停留在固體表面上，是氣體或液體分子在固體表面上濃度變大的現象。本文主要對非洲某國tian然氣處理廠中脫水系統進行改造，介紹分子篩吸附法[5-8]主要設備的計算，對其他工程實際應用具有很好的參考意義。

基本條件1.1
裝置介紹tian然氣處理廠設計規模為448.32×104m3/d（101.325kPa，20℃），壓力為11MPa，溫度為15.1℃，操作彈性為60%～125%。處理裝置目前采用J-T閥制冷工藝路線，經過三甘醇脫水、脫乙烷塔、脫丁烷塔、脫戊烷塔分餾系統，裝置產出干氣、液化氣、戊烷和穩定凝析油產品。為了回收更多的輕烴產品，提高tian然氣利用率，在已有設施基礎上，增加深冷制冷設施，降低制冷溫度。而目前的脫水系統已不能滿足改造后需要的水露點要求，所以必須對現有的脫水系統進行改造.

1.2工藝流程
1.2.1介質組分

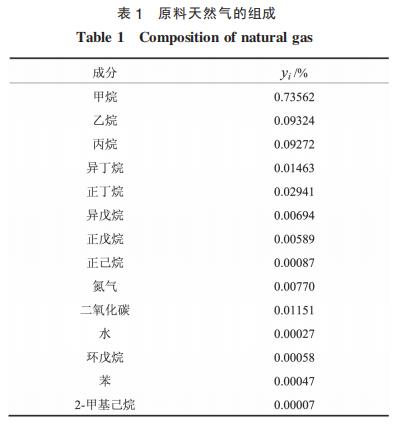

進脫水系統時tian然氣的組分見表1。
原料天然氣的組成
1.2.2分子篩脫水系統流程
分子篩脫水，采用差壓zai生工藝，原料氣首先進入分子篩干燥器入口分離器進行過濾分離，后進入分子篩干燥器進行shen度脫水，再通過干氣過濾器脫除分子篩粉塵后，進入深冷單元。zai生氣壓力為5.3MPa，通過zai生氣加熱爐加熱，加熱后的zai生氣對分子篩床層自下而上吹掃zai生，將分子篩中吸附
的水分帶出。含水的zai生氣從分子篩干燥器頂流出，進入zai生氣冷卻器，冷卻至40℃，由zai生氣分離器分出游離水后，zai生氣利用壓力平衡返回外輸氣管網外輸。

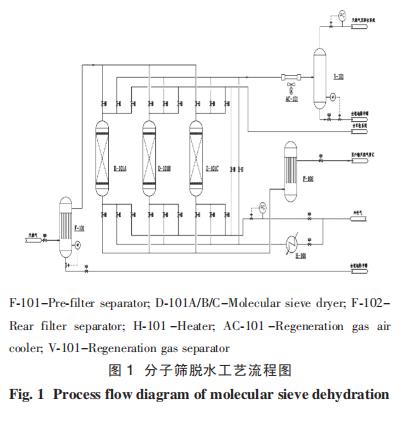

本設計分子篩干燥器采用3塔脫水工藝流程。其中2塔進行吸附操作，另1塔進行zai生、冷卻操作，整個操作程序為：吸附16h；zai生8h，其中減壓0.5h，加熱4h，冷卻2.5h，升壓0.5h，待用0.5h。分子篩干燥器為周期性xuan環操作，采用時間控制程序自動切換，任意時刻，總有2塔在吸附，1塔在zai生，交替xuan環運行。分子篩脫水工藝流程圖見圖1。
分子篩脫水工藝流程圖
采用4A分子篩為例，詳細介紹了吸附法脫水系統的計算。平衡濕容量是判別固體吸附劑優劣、確定吸附劑用量的重要依據。在氣體脫水過程中，影響平衡濕容量的因素很多，除了氣體中各組分的沸點、吸附劑比表面積和堆積密度外，水汽中的相對濕度、吸附溫度和吸附劑的原始或殘余水含量等
都影響平衡濕容量和氣體脫水后的露點[11-14]。所以在設ji時，要特別注意。轉效時間是判別脫水周期是否滿足設計要求的重要參數，本設計中轉效時間為17.13h，小于脫水周期18h，滿足設計要求。床層壓降一般應小于35kPa，本設計床層壓降僅為13.18kPa。原料氣壓力為11MPa，而zai生氣壓力為5.3MPa，故在干燥器切換時用控制升壓和降壓速度，一般控制在0.3MPa/min以下。本設計升壓和降壓速度控制在0.2MPa/min左右。采用干氣zai生，脫水后的濕tian然氣經冷卻、過濾后直接進入到外輸管網中。經測量，外輸氣水露點為-58.9℃，滿足外輸氣水露點設計要求，同時減少了zai生氣壓縮機，節約了投資。在實際運行中還可將未加熱的zai生氣與干燥器出口zai生氣進行換熱，節約能耗的同時可降低空冷器（AC-101）的熱負荷，節約投資。
